>產品介紹

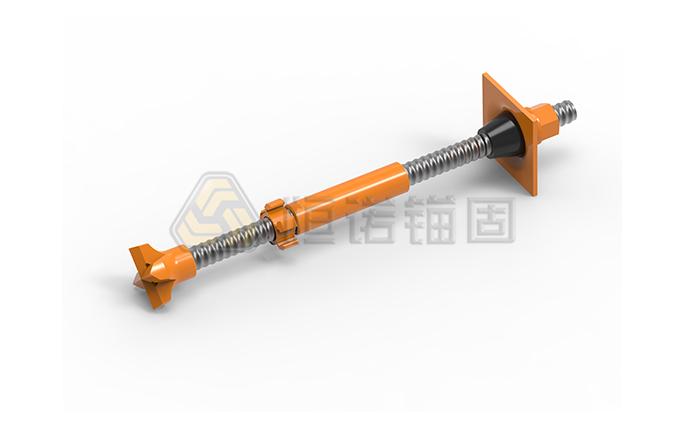

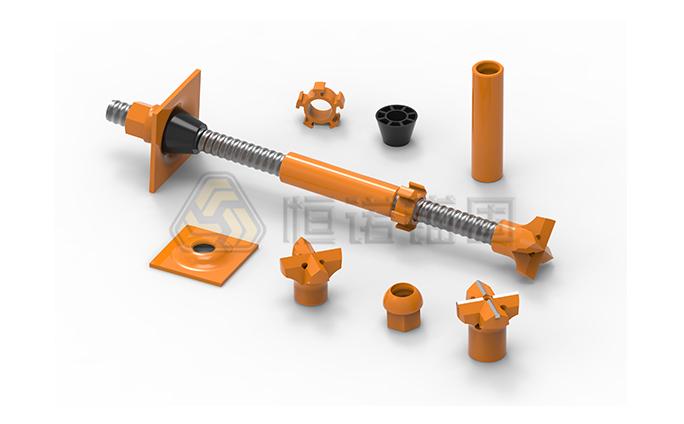

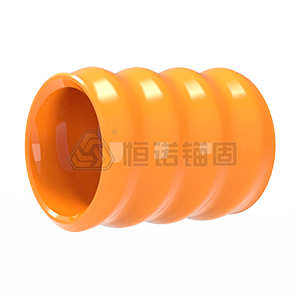

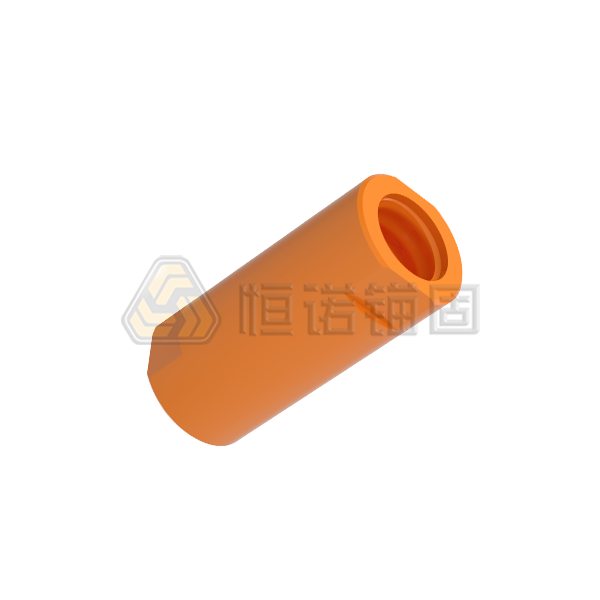

自鉆式錨桿主要由中空錨桿體、螺母、墊板、連接套、居中器和鉆頭組成，集鉆進、注漿、錨固功能為一體，適用于破碎、難成孔圍巖。

恒諾自鉆式錨桿分為R系列和T系列，型號包含R25，R32，R38，R51，T30，T40，T52，T76，根據不同的工程需求，可選擇不同產品類型和產品型號。

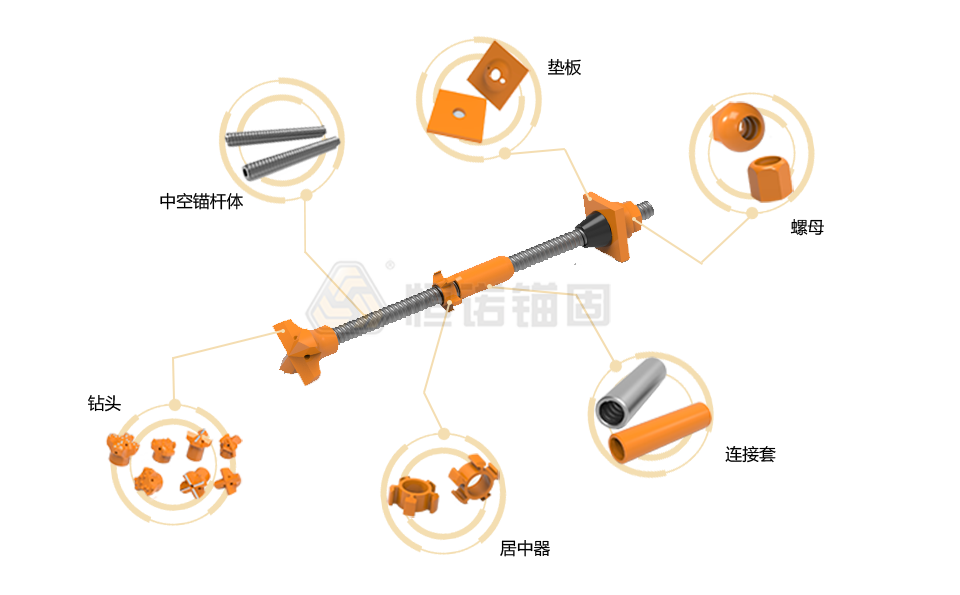

產品結構

>產品優勢

1、R25自鉆式錨桿在鉆進的同時可以同步注漿，達到錨固效果，施工效率比普通中空錨桿高，適用于破碎、難成孔圍巖。

2、施工中無需套管護壁，可提高施工效率，在縮短工期的同時降低工程的綜合成本。

3、中空錨桿體可任意切割和通過連接套接長，因此，自鉆式錨桿在大型設備無法進入的狹窄空間也可施工。

4、R25自鉆式錨桿和常規釬具鉆桿相比，所配鉆頭種類豐富，施工時可根據不同的巖層和土壤的性質選用，能夠提高鉆進效率。

>防腐性能

在工程應用中，對自鉆式錨桿使用壽命影響較大的是周圍環境的腐蝕，因此對錨桿進行防腐設計顯得尤其重要。為滿足客戶的這一需求，恒諾提供多種防腐R25自鉆式錨桿，比如熱浸鋅錨桿、環氧涂層錨桿、雙重防腐錨桿等。

1、熱浸鋅R25自鉆式錨桿特別適用于各種酸、堿霧氣等腐蝕環境以及巖土工程領域中對使用壽命要求較高、環境復雜的場合。

2、環氧R25自鉆式錨桿主要適用于地層和地下水含有硫化物及氯化物、受海水侵蝕的場合，以及處在有雜散電流或侵蝕性介質中的環境等。

3、雙重防腐是綜合了熱浸鋅和環氧涂層兩種防腐工藝。首先將鋼鐵件進行熱浸鋅處理，然后在其外表面再噴涂環氧涂層。經過兩種防腐工藝處理的錨桿防腐性能更好，使用壽命更長，不僅能抵抗普通的化學腐蝕，還能在酸性環境和雜散電流的電化學腐蝕下工作。

>產品參數

中空錨桿體

圖例	型號	抗拉力( kN )	屈服力( kN )	延伸率( % )	備注
	HER25N	200	150	8	可根據客戶需要加工成左旋或右旋螺紋

鉆頭

圖例	類別	型號	外徑( mm )	適合地質條件

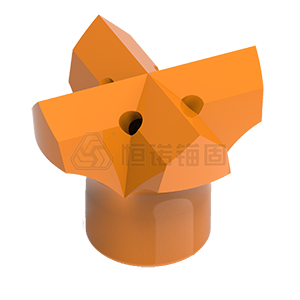

	十字全鋼鉆頭	HSR25/42	42	泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖

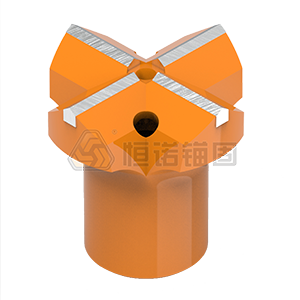

	十字合金鉆頭	HSR25/42	42	軟到中硬巖，例如：夾雜大卵石的礫石，裂隙發育的巖層，無筋混凝土

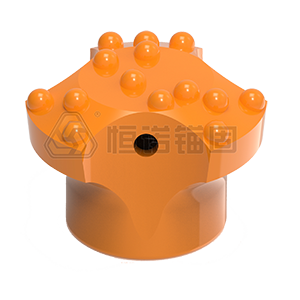

	球齒全鋼鉆頭	HSR25/42	42	破碎地層、軟砂巖、石灰巖、礫石、軟巖層
	球齒合金鉆頭	HSR25/42	42	軟到中硬風化巖層、大卵石、碎石，如泥巖、片巖、火山巖等

螺母

圖例	類別	型號	對邊( mm )	長度( mm )	備注

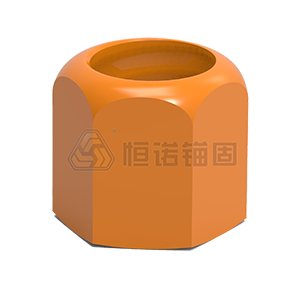

	六方螺母	HER25-L35	41	35	與適配中空錨桿體達到等強

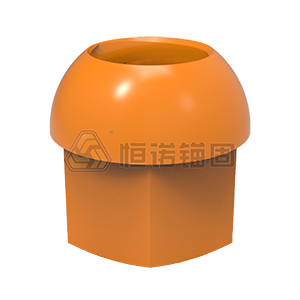

	半球螺母	HER25-L40.5	41	40.5

墊板

圖例	類別	型號	邊長( mm )	厚度( mm )	備注

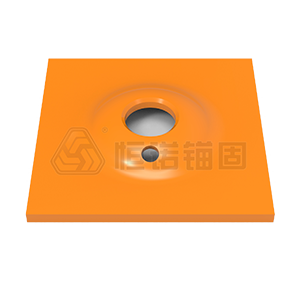

	拱形墊板	HER25-L150-T6	150	6	可根據客戶需求定制

鉆頭適配器

圖例	型號	適配桿體	適配鉆頭	備注
	SSR25/R32	R25	R32	可實現中空錨桿體與較大螺紋直徑的鉆頭連接

其他相關配件

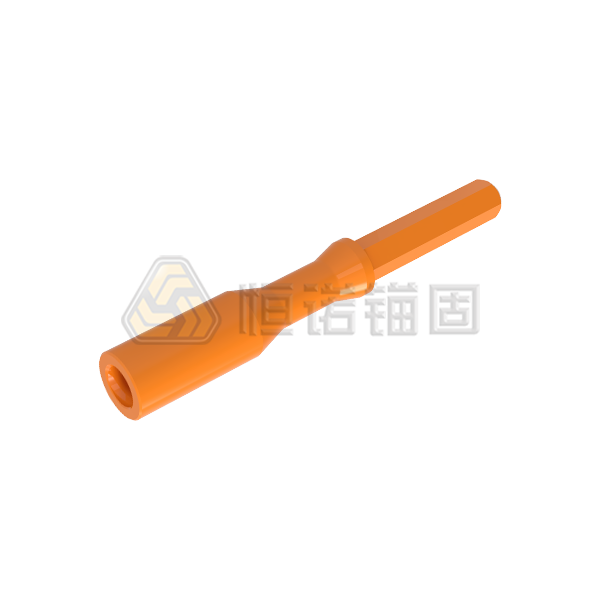

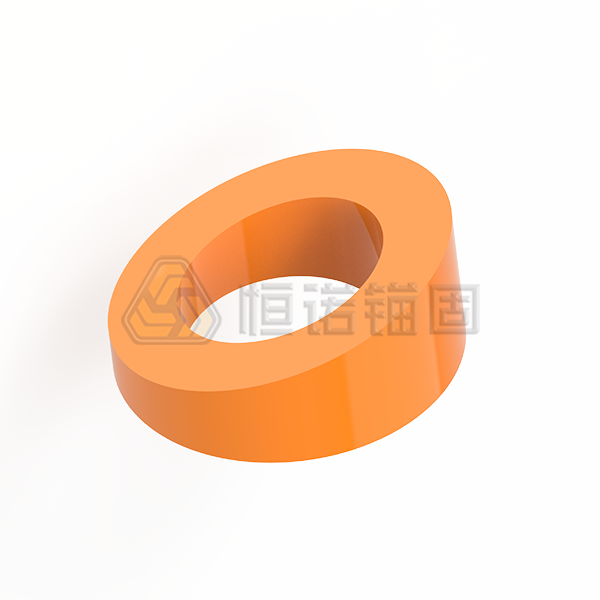

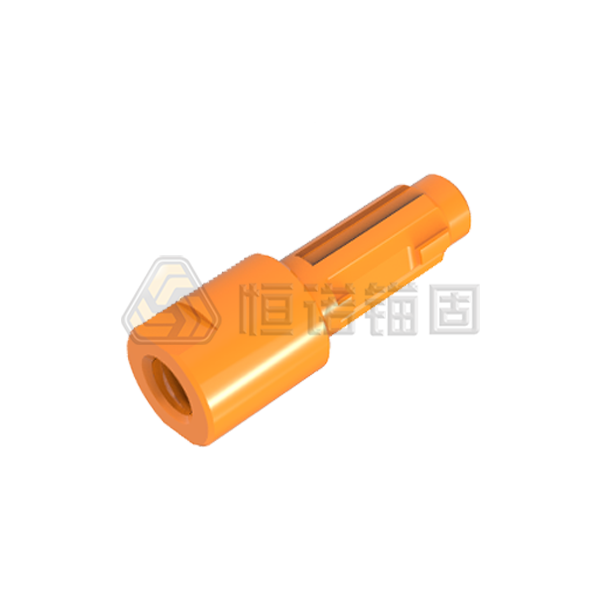

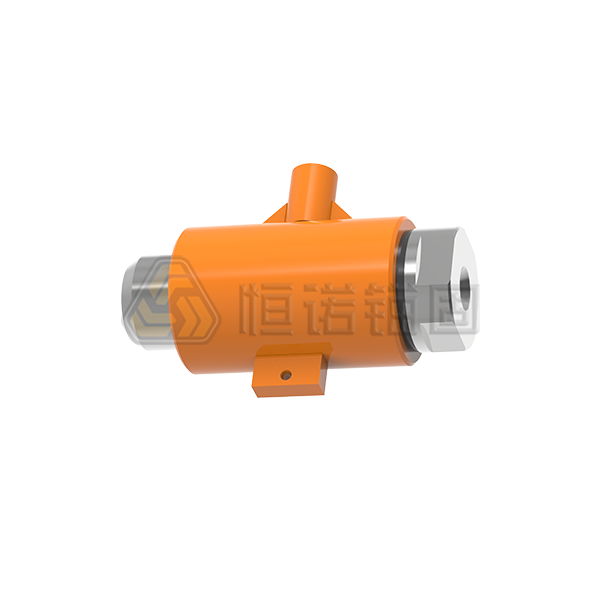

楔形體	旋轉注漿適配器	氣腿鑿巖機用釬尾套	液壓鑿巖機用釬尾套	潛孔沖擊錘用釬尾套

>應用領域

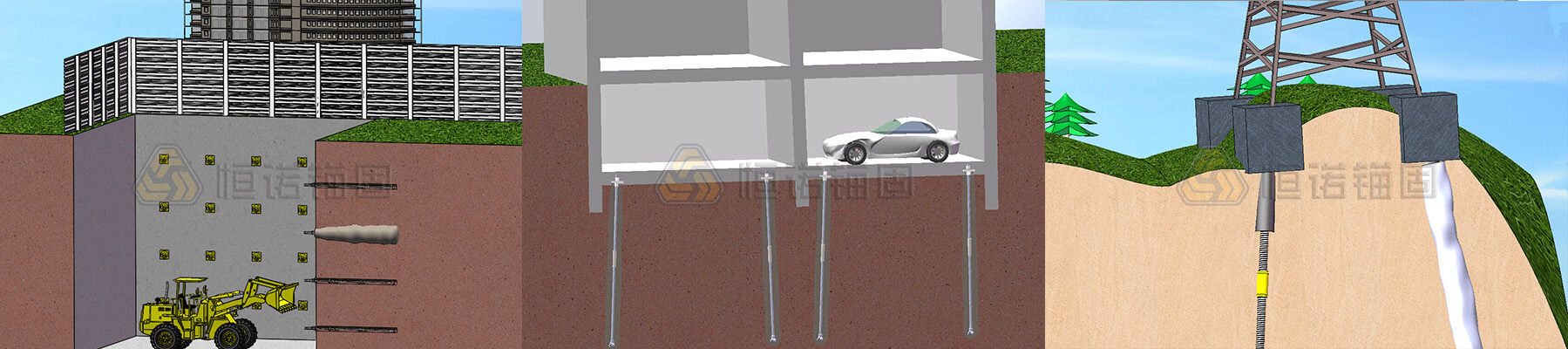

自鉆式錨桿可用于邊坡支護、基坑支護、樁基支護、隧道管棚支護及系統支護、輸電塔或風塔等的基礎支護、舊建筑物修復等。

地基與基礎工程

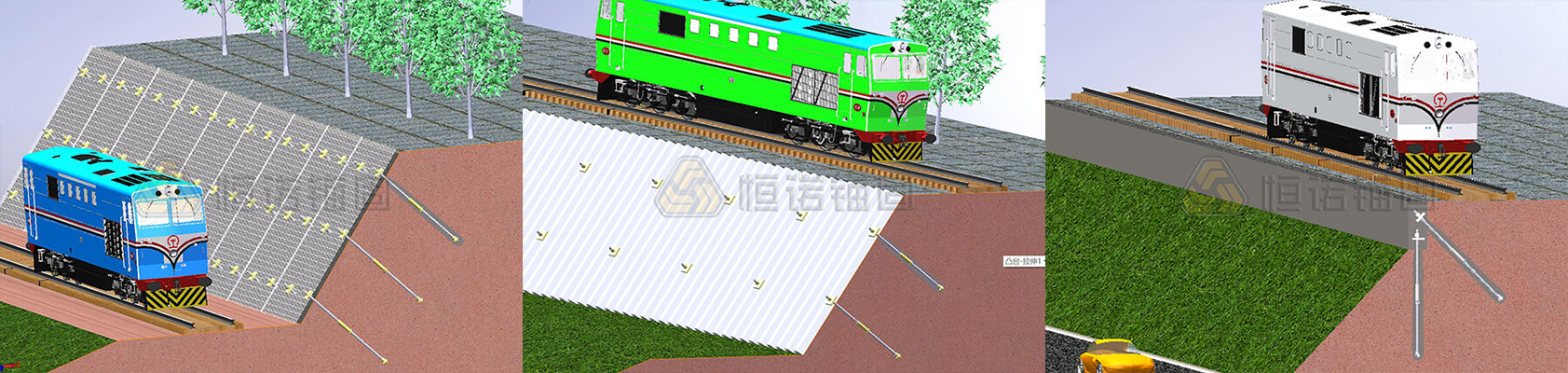

邊坡工程

隧道及地下工程
