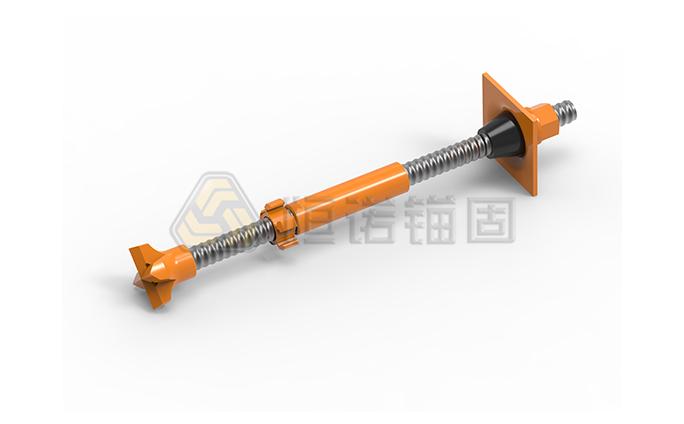

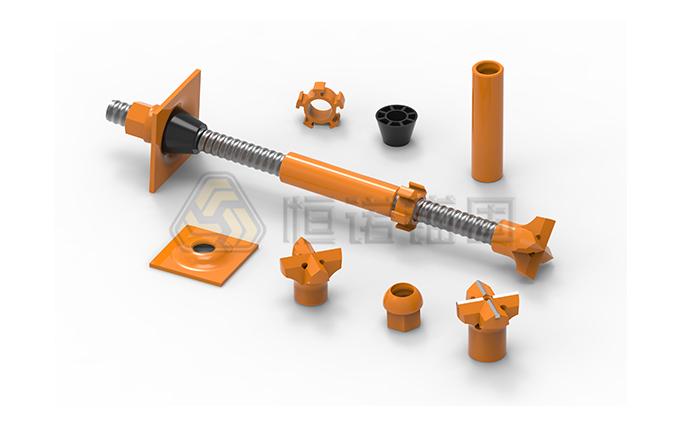

R38自鉆式中空錨桿是指中空錨桿體直徑為38mm的自鉆式錨桿，自進式錨桿的中空錨桿體不僅可以作為鉆桿使用，并且可以實現同步鉆進和注漿。自鉆式錨桿施工工藝和跟管套管施工工藝相比，省去了拔出鉆桿這一步驟，施工效率提高數倍。R38自鉆式中空錨桿型號規格參數較高，因此在邊鉆進邊注漿的同時，還可以改良周圍巖土體，提升錨固效果和工程質量。

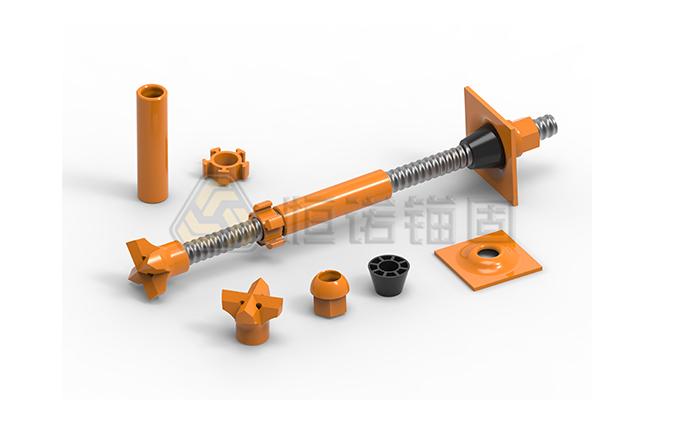

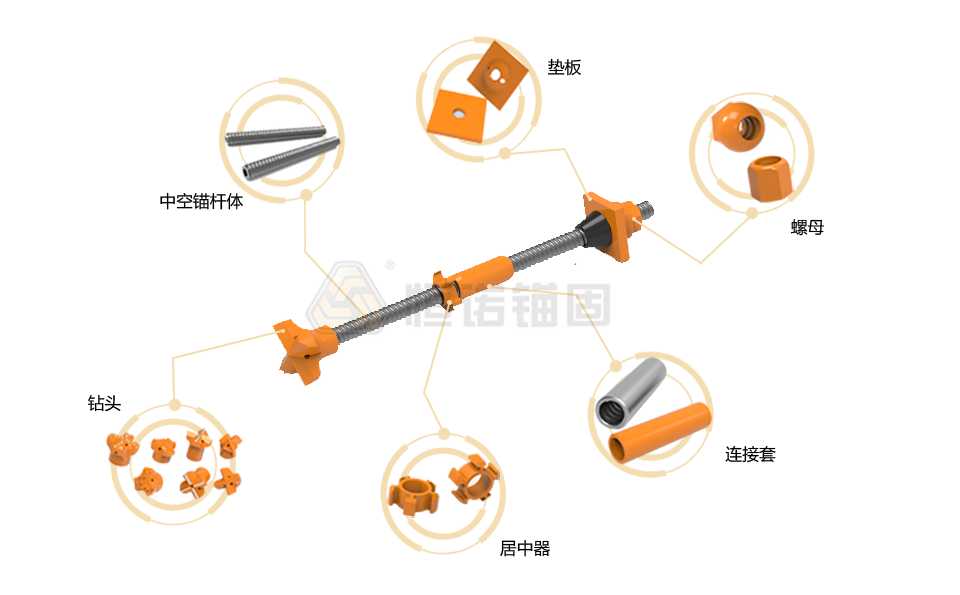

產品結構

>產品參數

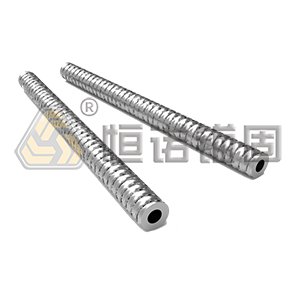

中空錨桿體

圖例	型號	抗拉力( kN )	屈服力( kN )	延伸率( % )	備注
	HER38N	500	400	8	可根據客戶需要加工成左旋或右旋螺紋
	HER38S	550	450	8

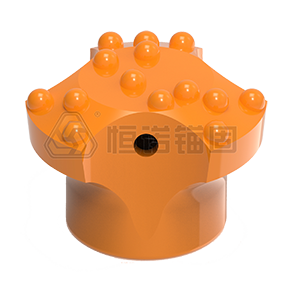

鉆頭

圖例	類別	型號	外徑( mm )	適合地質條件

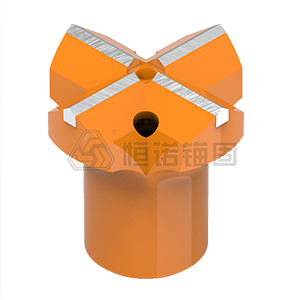

	十字全鋼鉆頭	HSR38/76	76	泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖
		HSR38/90	90

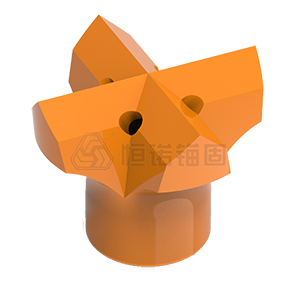

	十字合金鉆頭	HSR38/76	76	軟到中硬巖，例如：夾雜大卵石的礫石，裂隙發育的巖層，無筋混凝土
		HSR38/90	90
	泥鉆頭	HSR38/90	90	粘土、軟土、沙土、礫石，混合填土

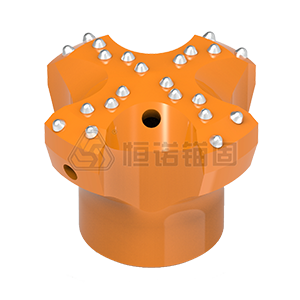

	球齒全鋼鉆頭	HSR38/76	76	破碎地層、軟砂巖、石灰?guī)r、礫石、軟巖層
		HSR38/90	90
	球齒合金鉆頭	HSR38/76	76	軟到中硬風化巖層、大卵石、碎石，如泥巖、片巖、火山巖等
		HSR38/90	90

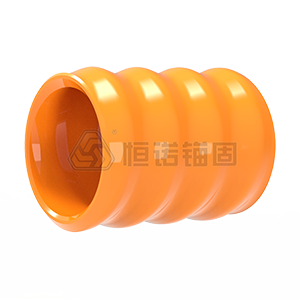

螺母

圖例	類別	型號	對邊( mm )	長度( mm )	備注

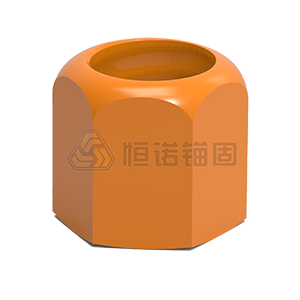

	六方螺母	HER38-L60	50	60	與適配中空錨桿體達到等強
		HSR38-L60	50	60
		HSR38-L70	50	70

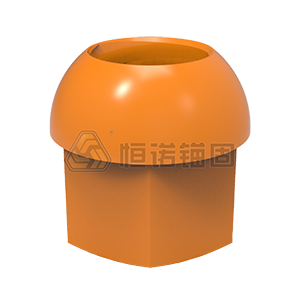

	半球螺母	HER38-L60	52	60	與適配中空錨桿體達到等強
		HSR38-L60	52	60

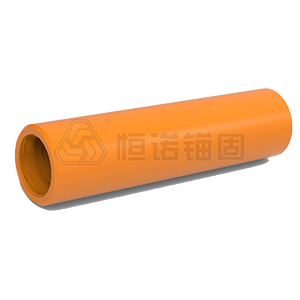

連接套

圖例	型號	外徑( mm )	長度( mm )	備注
	HER38-L180	51	180	與適配中空錨桿體達到等強

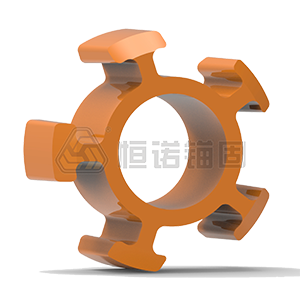

居中器

圖例	型號	外徑( mm )	長度( mm )
	HER38/78	78	30

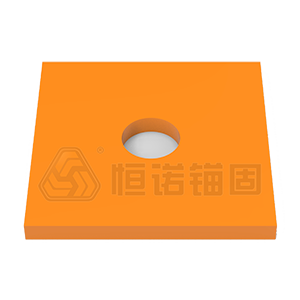

墊板

圖例	類別	型號	邊長( mm )	厚度( mm )	備注
	平墊板	HER38-L200-T12	200	12	可根據客戶需求定制
	拱形墊板	HER38-L200-T10	200	10	可根據客戶需求定制

鉆頭適配器

圖例	型號	適配桿體	適配鉆頭	備注
	SSR38/R51	R38	R51	可實現中空錨桿體與較大螺紋直徑的鉆頭連接
	SSR38/T52	R38	T52

其他相關配件

楔形體	旋轉注漿適配器	氣腿鑿巖機用釬尾套	液壓鑿巖機用釬尾套	潛孔沖擊錘用釬尾套

>自鉆式中空錨桿施工流程

自鉆式錨桿一般用在成孔困難、需采用跟管套管鉆進的應用場景中，跟管套管施工效率低且成本很高，同時水循環會對周邊造成次生破壞。項目施工一般要求周期短、控制成本，采用R38自鉆式中空錨桿同步鉆進與注漿的施工工藝具備效率高、綜合成本低的優勢。

物料準備→鉆機就位→連接中空錨桿及鉆頭→同步鉆進與注漿→沖洗鉆孔→接長錨桿→重復鉆進及注漿→注漿完成

1、施工準備

在進行自鉆式錨桿施工之前，需要檢查錨固鉆機和注漿設備是否可以正常使用，并根據設計的鉆孔間距要求標記孔位。

2、錨桿安裝

將鉆頭和自鉆式錨桿桿體連接，鉆頭內螺紋和桿體的外螺紋旋合，依照此法準備好后續桿體和連接套的旋合，并根據設計長度進行R38自鉆式中空錨桿體的切割和接長。

3、鉆進注漿

將鉆機與R38自鉆式中空錨桿體連接，采用水或空氣洗孔，檢查鉆頭的出漿孔是否暢通，注漿可以采用邊鉆進邊注漿或先鉆進后注漿兩種方法。在破碎地質鉆進時應放慢鉆進速度，多回轉少沖擊，注意排渣（出漿）情況。若有堵塞的情況，應后撤并反復掃孔，待排渣（出漿）正常后再繼續鉆進。

4、安裝墊板螺母和鋼梁

若R38自鉆式中空注漿錨桿是用在地基與基礎工程中，待漿液凝固后，在自鉆式中空注漿錨桿尾部裸露部分，緊貼巖體表面安裝墊板，再用螺母旋緊固定墊板。在同一水平面的錨桿之上加裝鋼梁，可以進一步增強錨桿的錨固力。
